CityEngine建模

更新时间: 2025-07-16 12:03:24

# 软件入门

# 软件介绍

该软件主要应用于城市规划、建筑仿真、影视游戏制作及地理信息系统（GIS）领域，支持通过二维GIS数据快速构建三维城市模型
Esri CityEngine可以利用二维数据快速创建三维场景，并能高效的进行规划设计。而且对ArcGIS的完美支持，使很多已有的基础GIS数据不需转换即可迅速实现三维建模，减少了系统再投资的成本，也缩短了三维GIS系统的建设周期

# 快捷键

Alt+鼠标左键：旋转
Alt+鼠标中键：平移
Alt+鼠标右键：缩放
鼠标左键：选择
Shift+鼠标左键：加选
Ctrl+鼠标左键：减选
Shift+Ctrl+鼠标左键：从己选择项中去除
A：全局显示
D,D:关闭/显示模型信息（对象、面数）
D,N:关闭/显示空间参考（位置）信息
D,G:关闭/显示网格
D,A:关闭/显示坐标轴
D,C:关闭/显示指北针
F:缩放到选择项
I:显示/隐藏未选定对象
L:关闭/显示灯光
P:在远景与当前视图快速切换
X:左视图/右视图之间切换
Y:顶视图/底视图之间切换
Z:前视图/后视图之间切换
H:重置相机视图（到默认）
CTRL+NUMPAD:保存当前视图为书签且其快捷键为当前数字（小键盘上的数字键）。
CTRL+A：全选
4：线框模式
5：阴影模式
6：贴图模式
7：开启/关闭线框加粗
F9：显示/隐藏底图图层
F10：显示/隐藏地图数据
F11：显示/隐藏形状数据
F12：显示/隐藏模型
Q：切换选择状态/退出（画线、画面、平移等）
W：平移
E：旋转
R：缩放
S：创建面状数据
G：创建矢量线数据（道路）

# 创建CityEngine工程

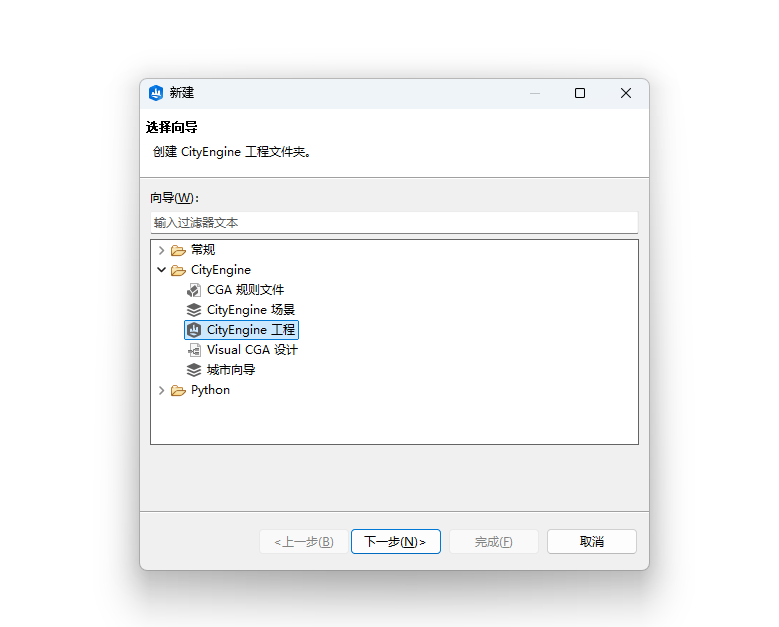

文件》新建》cityEngine工程

# 认识工程各个文件夹的作用：工程包含场景

建好的工程如下：

assets 用来存放模型和纹理贴图的
data
用来存放我们从qgis里面导出来的数据
照片图片之类的
map
存放地图，比如卫星影像，.jpg .png .tif 等这些文件
models
存放模型的和贴图的 .fbx .obj等等
rules
规则文件
scenes
场景
script
脚本

# 新建场景

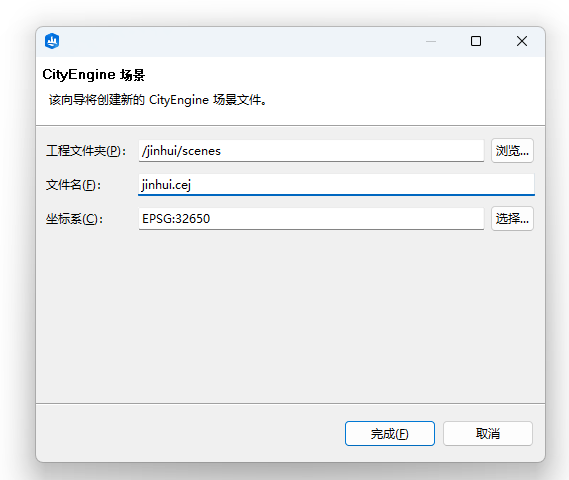

在scenes文件夹上右键，新建场景，设置好坐标系

# 将qgis中的数据导入到cityEngine

qgis中，选中卫星底图，右键导出，将卫星底图拖到maps文件夹中
同样导出DEM高程数据也拖到maps文件夹中
选中建筑物的图层，全选，右键导出》选中的要素另存为，选格式为SHP,然后将导出的全部数据都拖入到cityEngine的 /data/建筑文件夹中去
将道路也做同样的导出操作，然后导入 /data/道路文件夹中

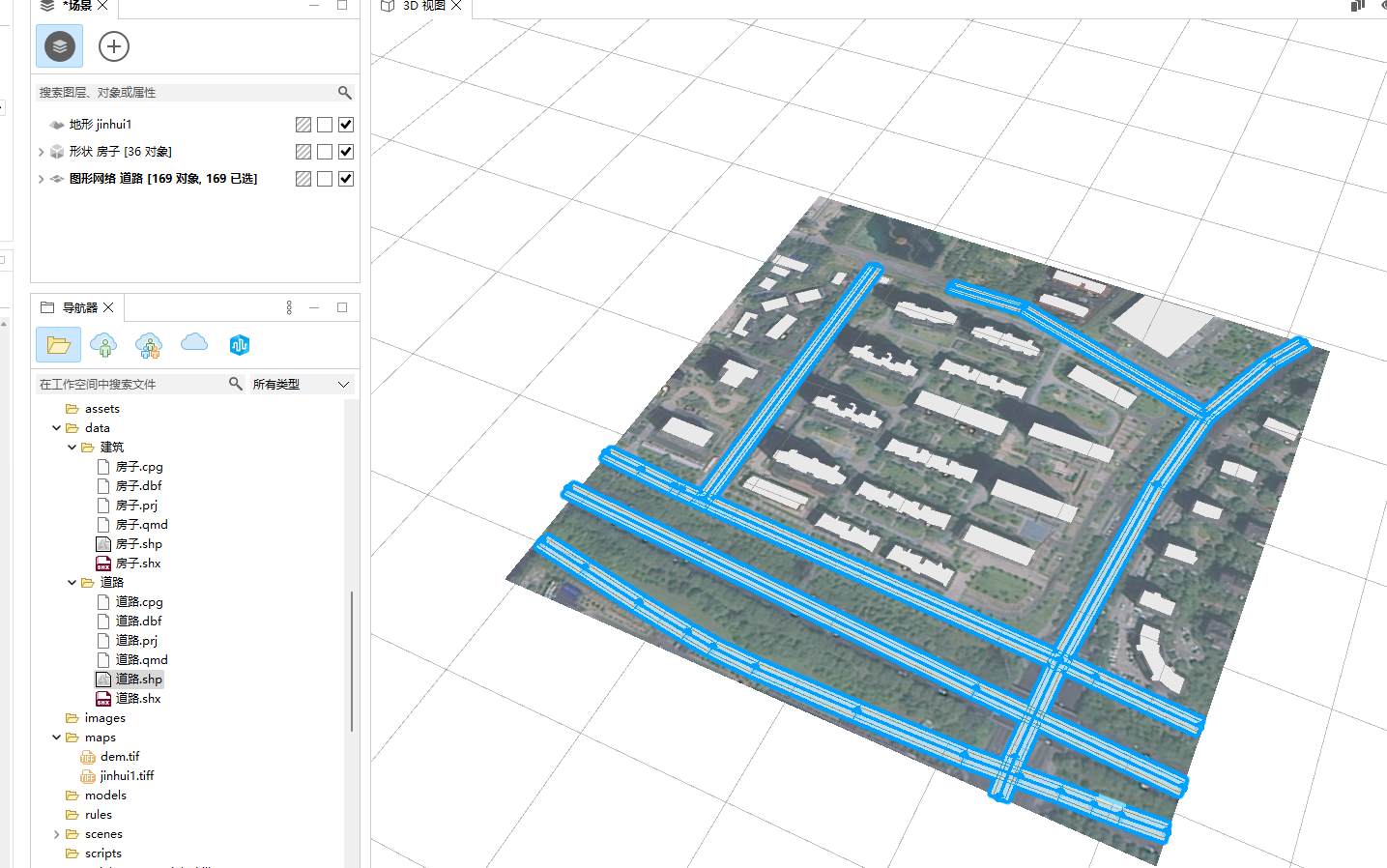

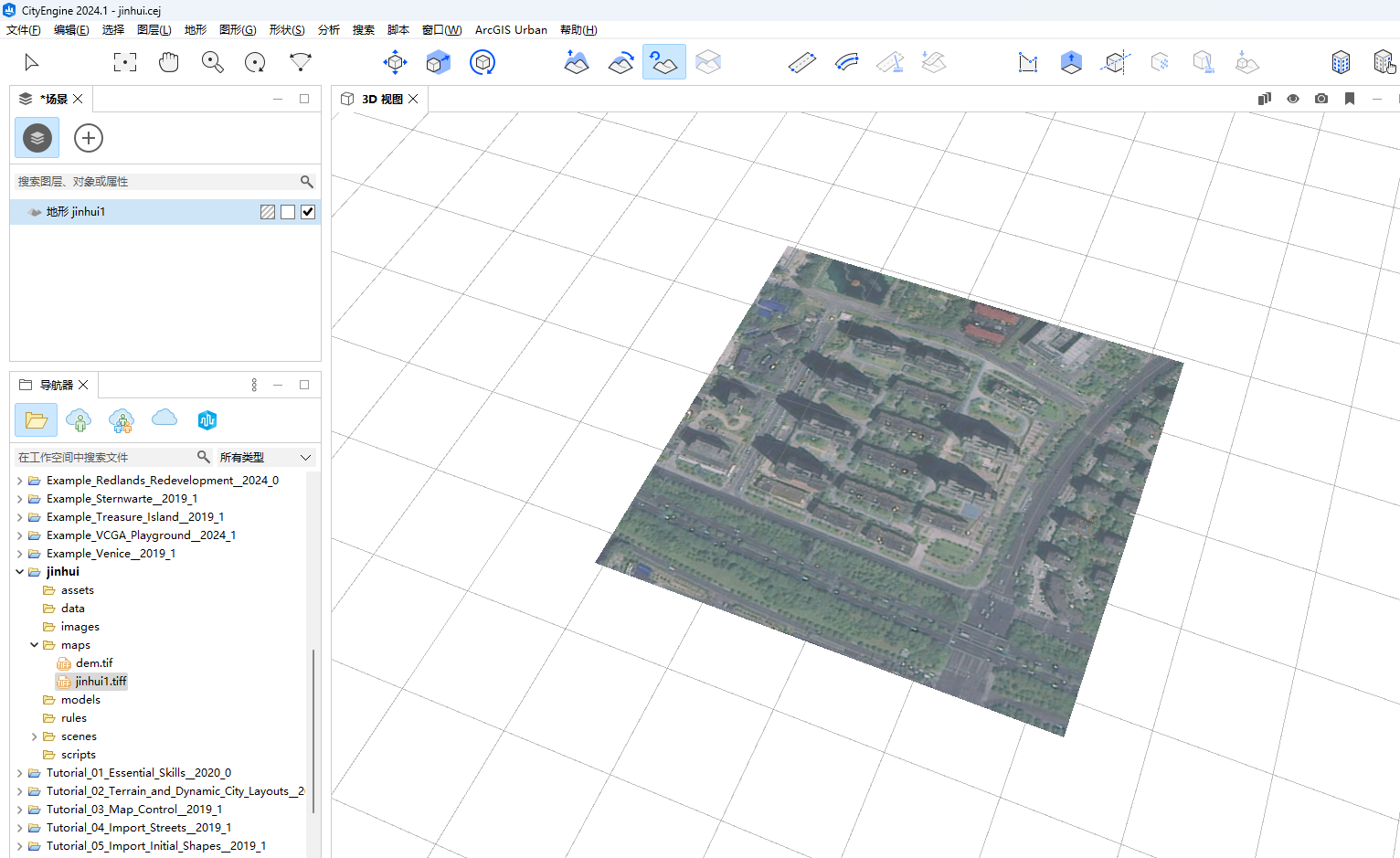

将卫星图拖入到3d视图中，导入地形，选择高程图，然后就有地形了

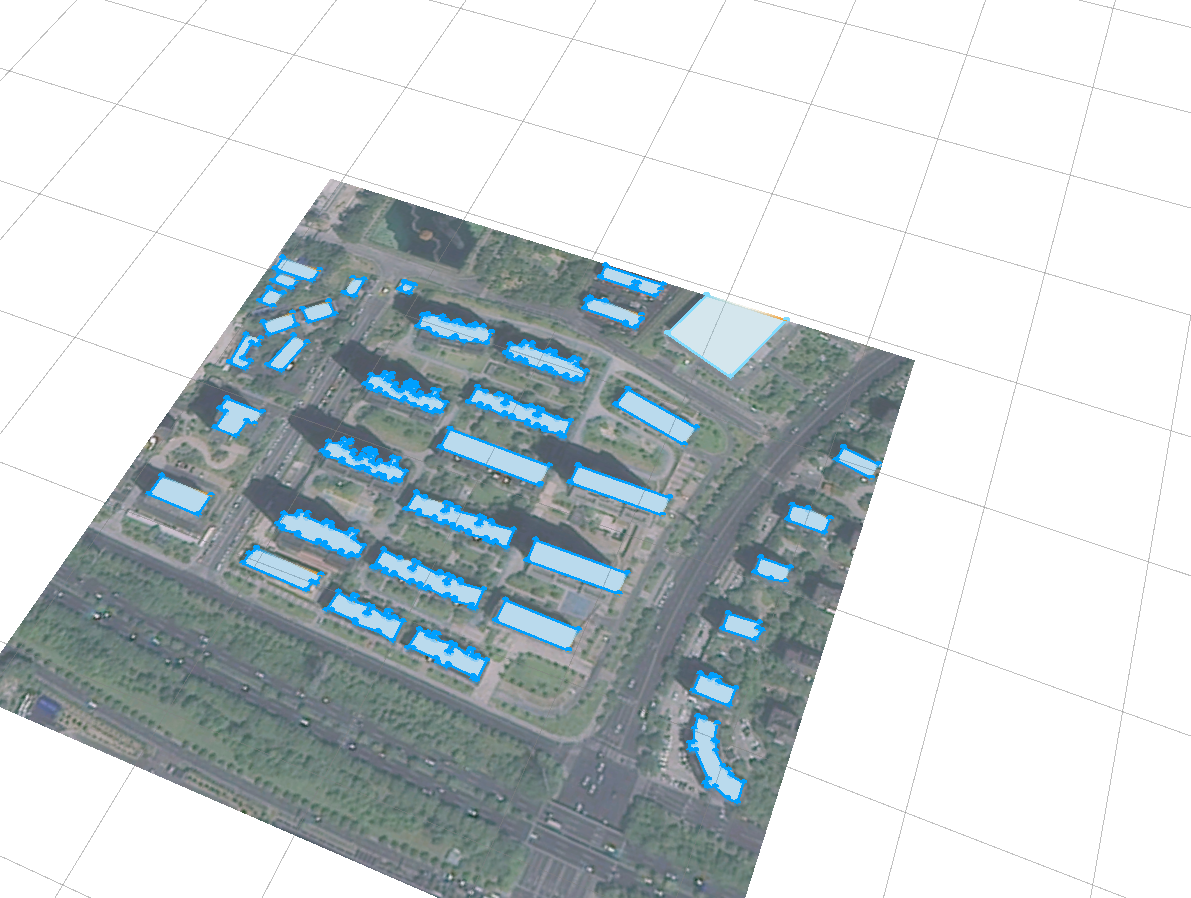

将建筑的shp拖进场景，房子就严丝合缝的导进来了

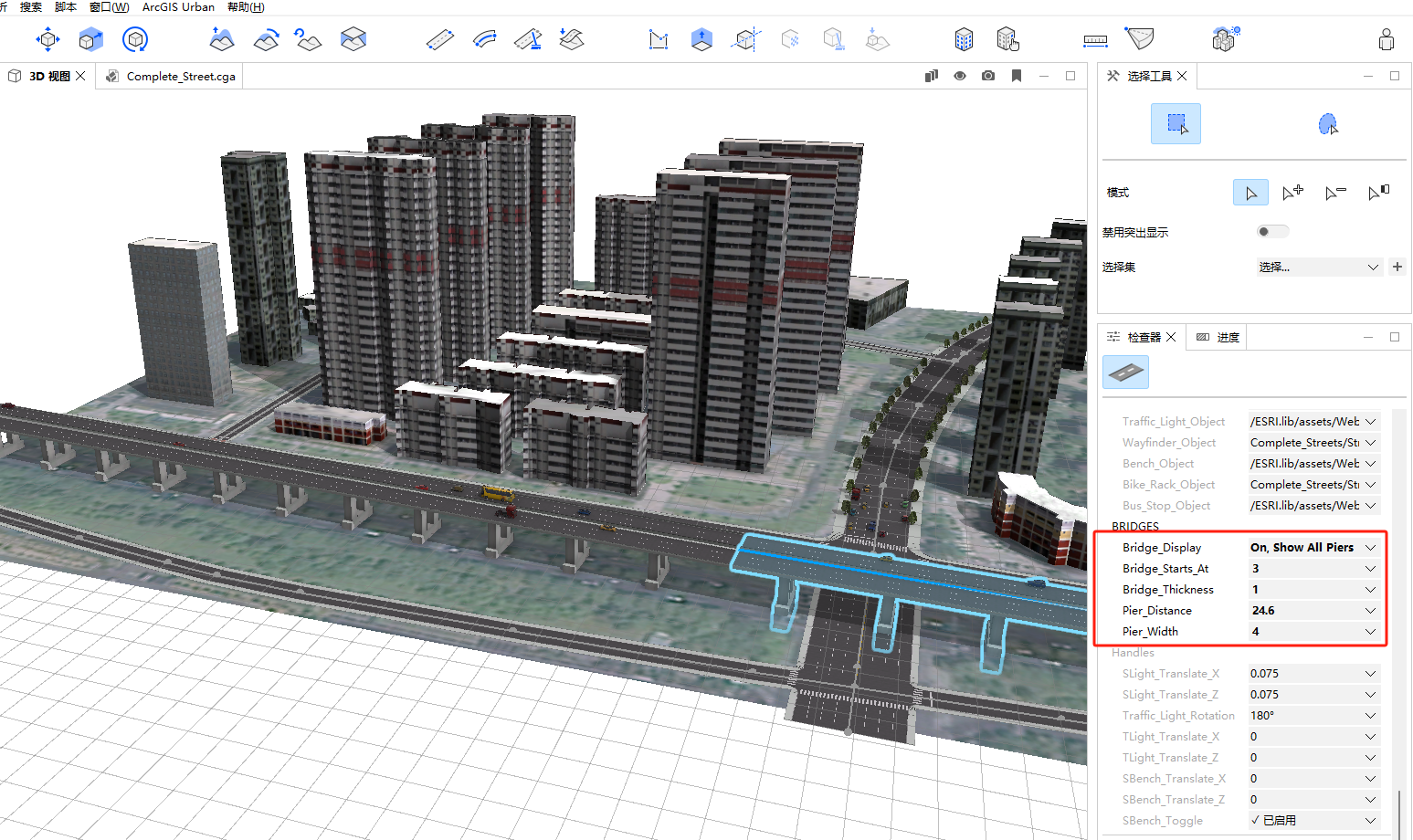

将道路也拖进去

如果有水系，也可以将水系导入进去，这里我没有

# 自动化生成建筑

在rules文件夹下新建规则

version "2024.1"

attr floor = 0
attr GroundFloor_hei = 4.5
Floor_hei=case floor<7:3
else:2.8

Lot-->
extrude(GroundFloor_hei+(floor-1)*Floor_hei)

1
2
3
4
5
6
7
8
9

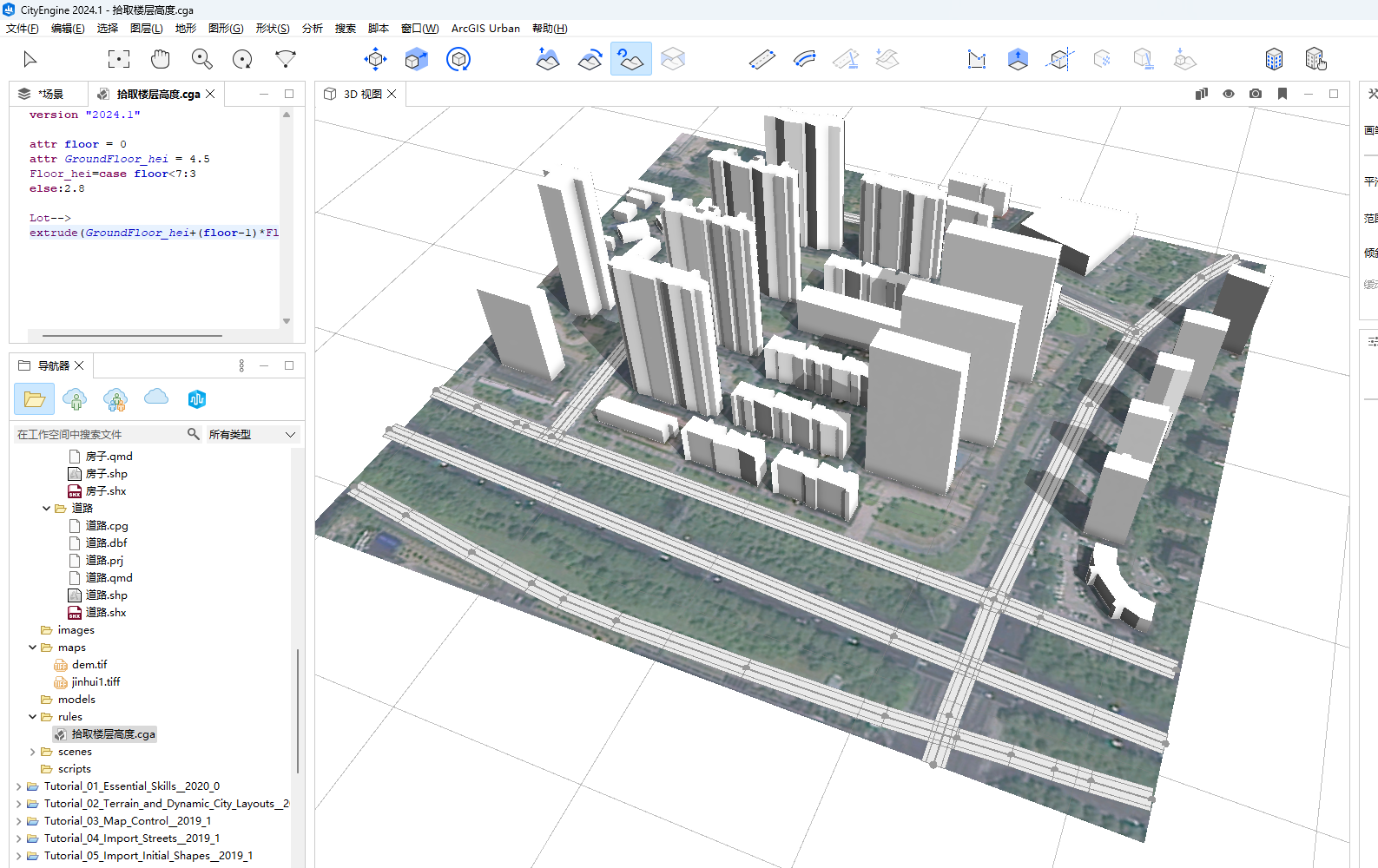

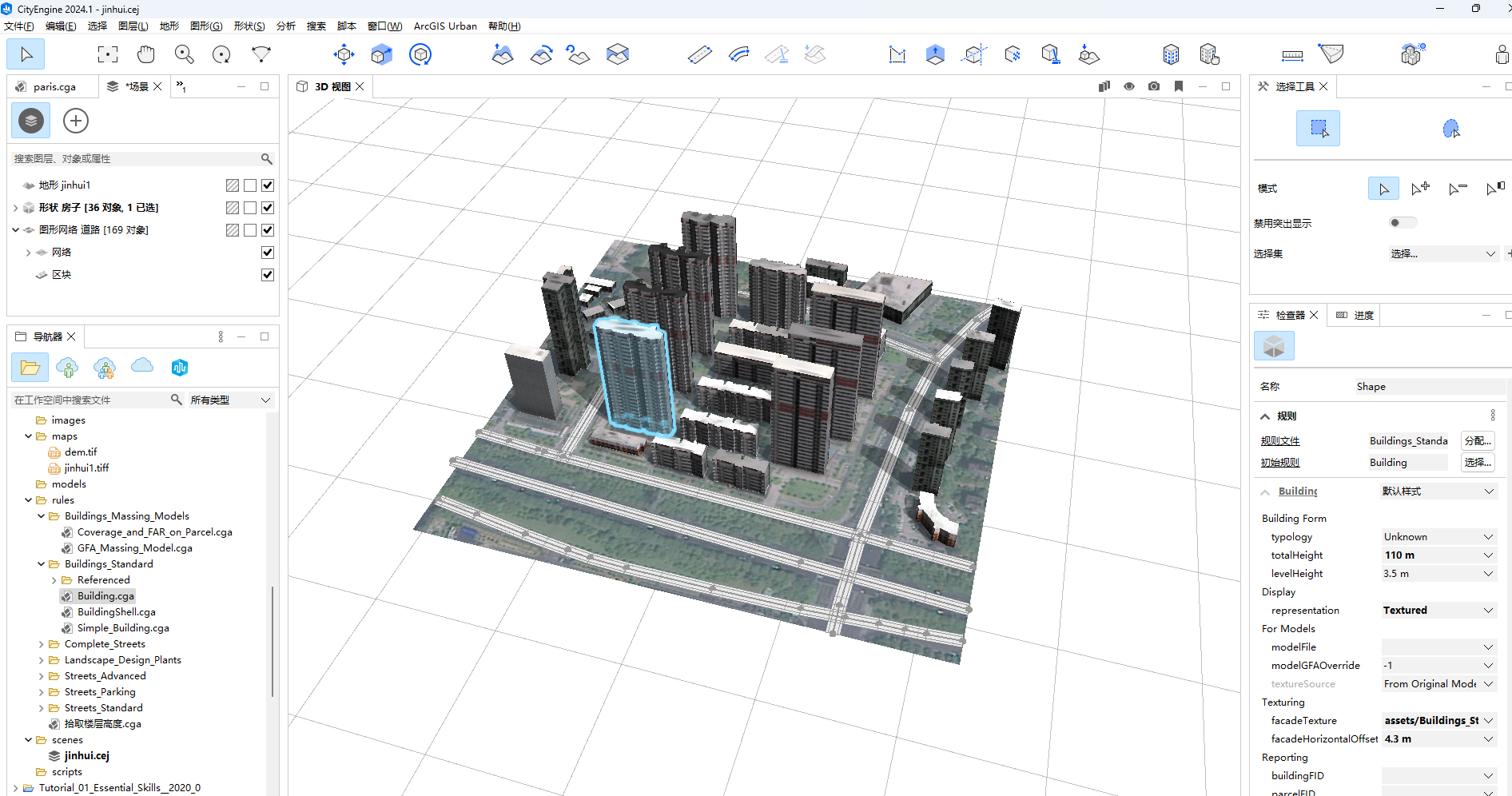

选中建筑图层，右键选择，然后将刚刚写好的规则拖拽进去，房子就按照楼层修好了

我们会遇到建筑和地形并不贴合的情况，这种情况怎么解决呢

选择所有形状
形状》将形状与地形对齐

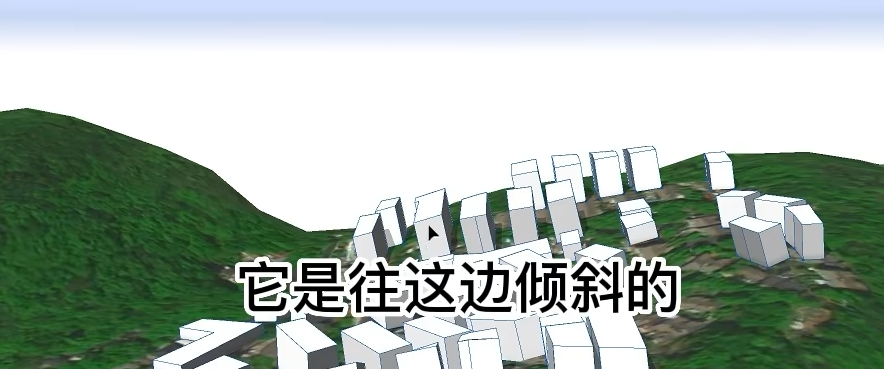

然后就会有另一个问题，建筑随着山体东倒西歪了，垂直于山体的法线方向了

真实的楼体肯定不是这样的
所以我们修改一下cga代码

version "2024.1"

attr floor = 0
attr GroundFloor_hei = 4.5
Floor_hei=case floor<7:3
else:2.8

Lot-->
extrude(world.up.flatTop,GroundFloor_hei+(floor-1)*Floor_hei)

1
2
3
4
5
6
7
8
9

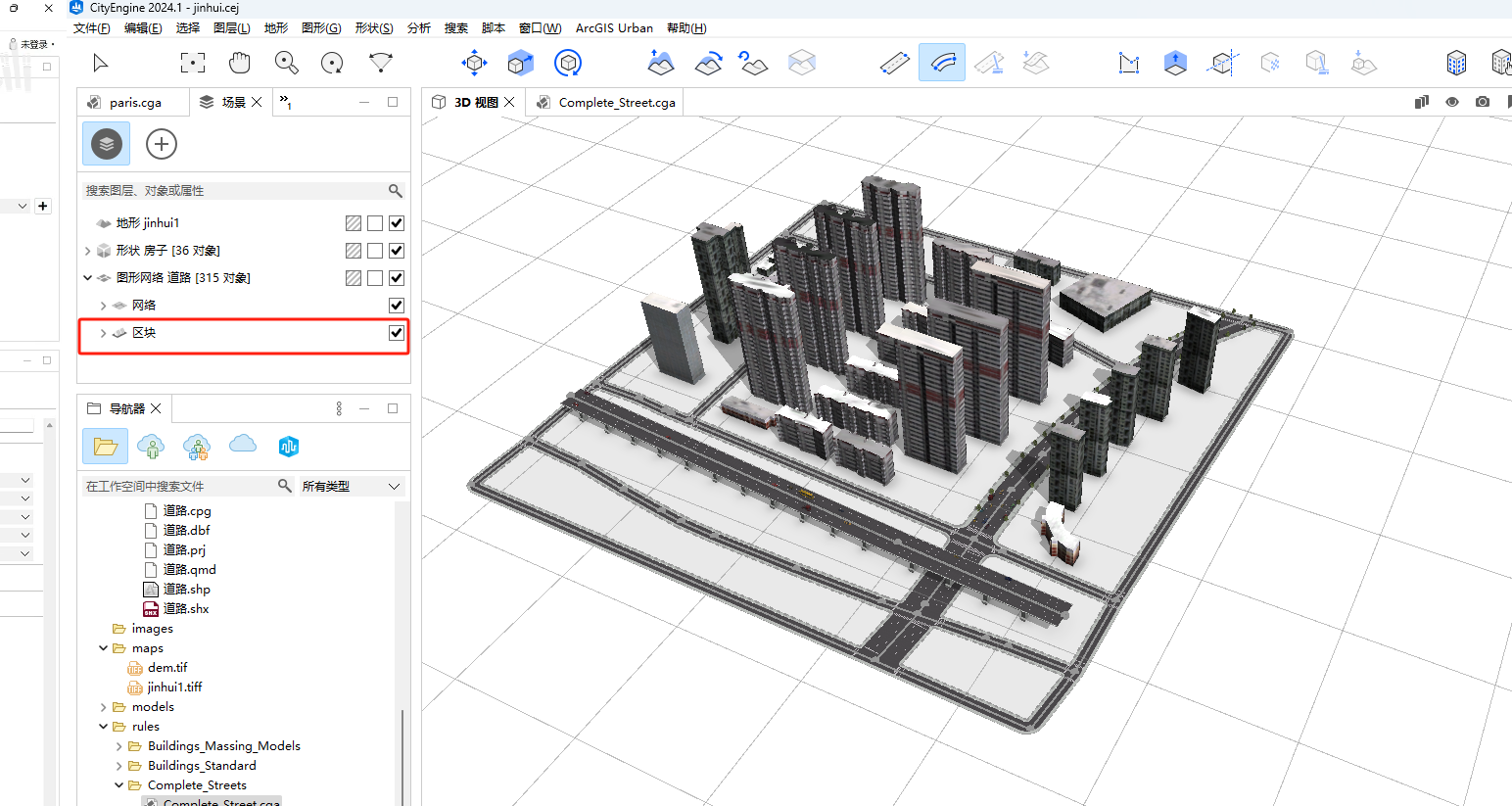

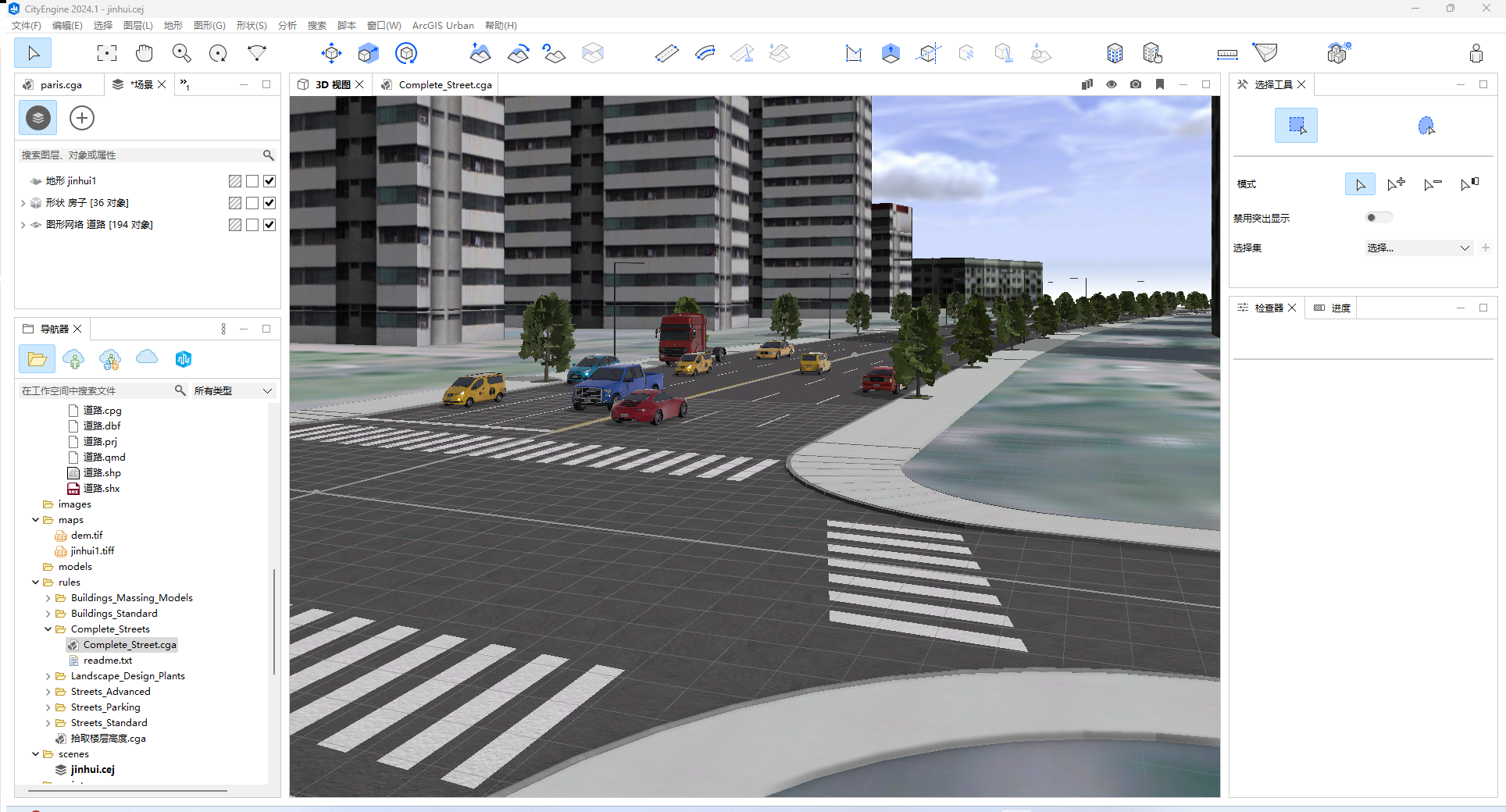

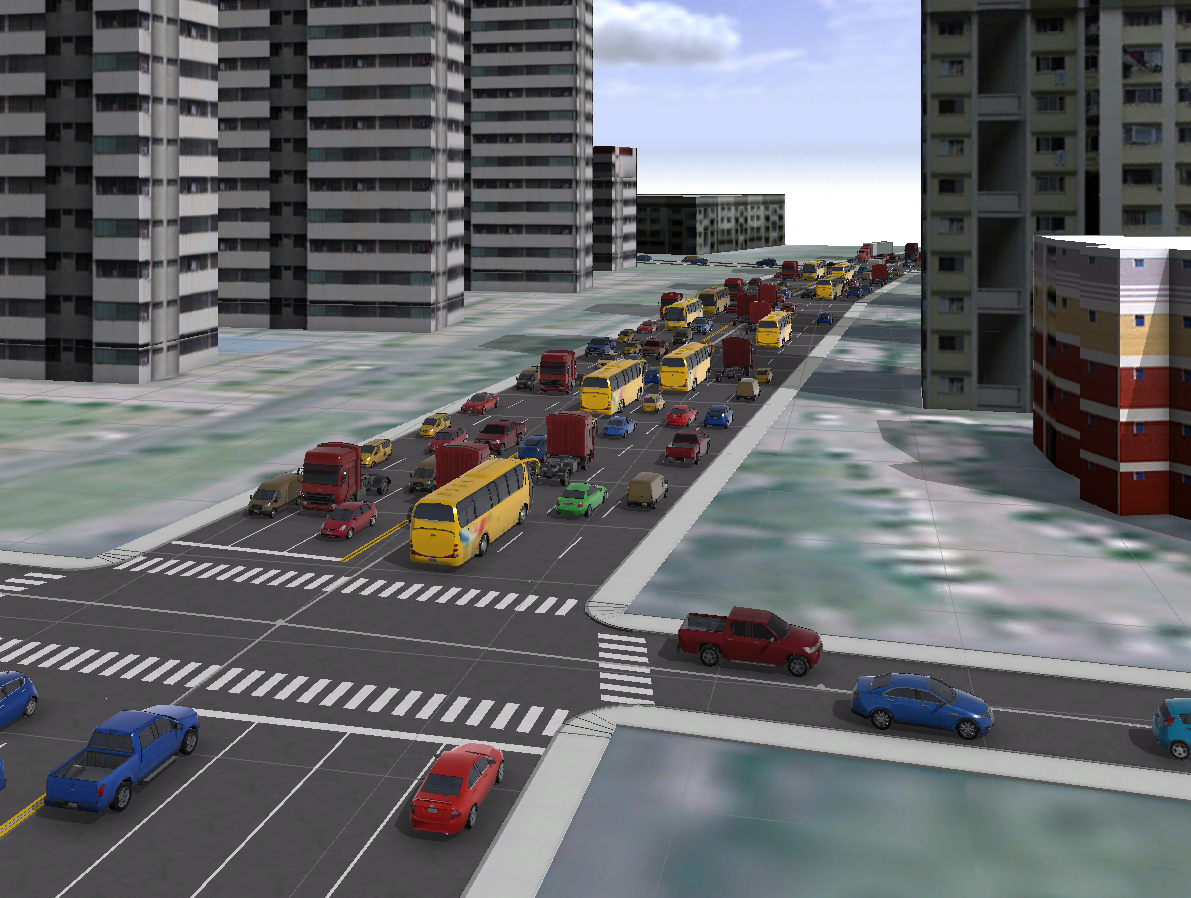

然后重新生成模型
